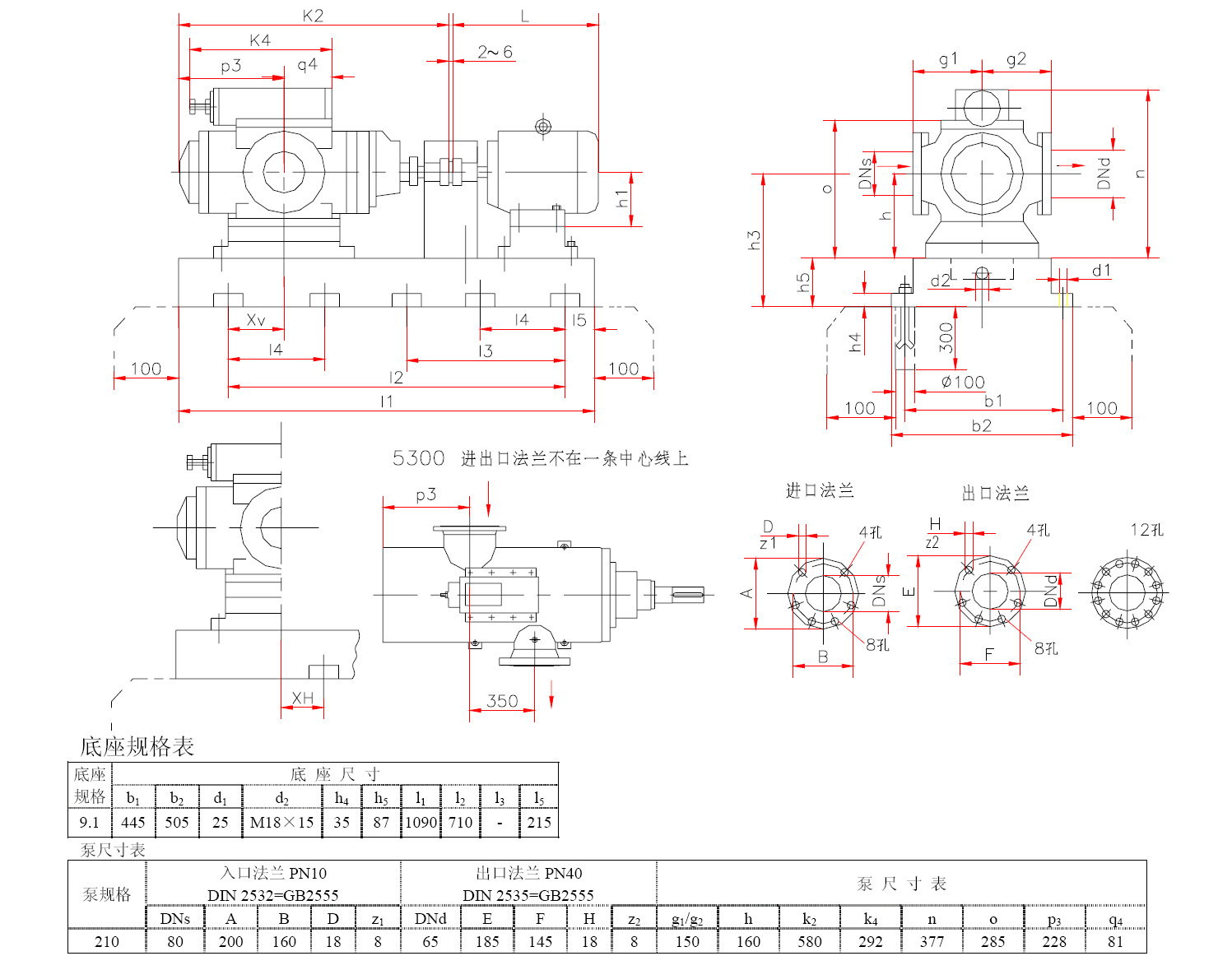

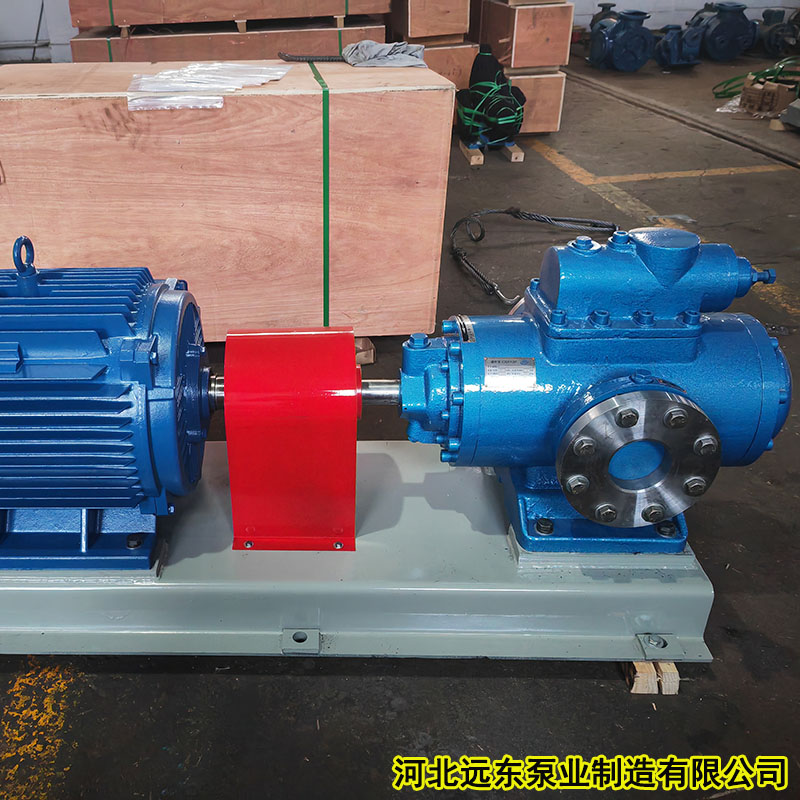

磨煤機潤滑泵 SNH210R46E6.7W21三螺桿泵 配15kw-4電機 外形安裝尺寸圖
三螺桿泵的主要零件是一個泵套、一個泵體和三根相互嚙合的螺桿。其中一根與原動機連接，叫主動螺桿;另兩根在主桿兩側，隨主動螺桿作反向旋轉，稱為從動螺桿。主、從動螺 桿的螺紋均為雙頭螺紋。這五個零件組裝在一起就形成一個個彼此隔離的密封腔，把泵的吸入口與排出口隔開。當主動螺桿轉動時，隨著螺桿的轉動和嚙合，這些密封空間在泵的吸入端不斷形成，將吸入室中的液體封入其中，并自吸入室沿螺桿軸向連續移至排出端，將封閉在各空間中的液體不斷排出，猶如一螺母在螺紋回轉時被不斷向前推進的情形那樣。每一個密封空間所占有的軸向長度恰好等于累桿的導程 t 。因此，為了使螺桿 能吸、排油口分隔開來，螺桿的螺紋段的長度至少要大于一個導程。
三螺桿泵結構簡單緊湊，泵套兩端與泵體進出口相通。主桿連原動機，并傳遞螺旋運動，從桿是用來保證相互嚙合螺桿的密封性，從而阻止液體從排出口泄流到吸入口。螺桿的螺紋部分被封閉在泵套的孔內，它們之間存在一定的間隙，以保證泵的性能和可靠運轉。封閉在泵套內的螺紋部分的長度叫螺桿工作長度，它是由管道系統所需的壓力值和被輸送的液體的特性來確定的。
